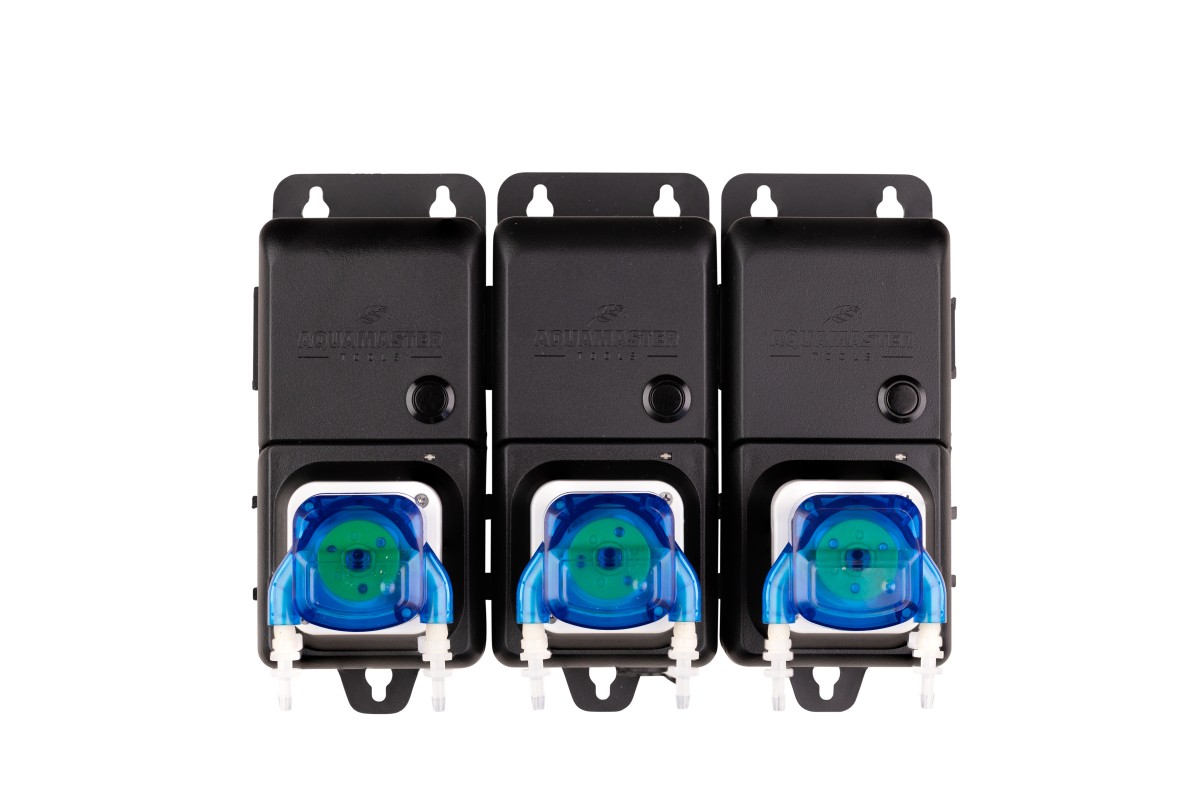

Unité de pompage C30 3x pompe péristaltique pour le dosage des nutriments
Le C30 est une unité de dosage avec trois pompes péristaltiques, conçue pour un dosage précis des nutriments. Il convient uniquement pour le dosage de l'EC et non pour le contrôle du pH. Chaque pompe a un débit de dosage standard de 1,5 ml par seconde.
Options de connexion et d'extension
- Le C30 se connecte directement au contrôleur via le port UTP gauche (côté inférieur).
- Le port UTP droit est utilisé pour l'extension avec un C10 (1 pompe) ou un C20 (2 pompes).
- La liaison mécanique se fait par la glissière latérale, et la connexion électrique par le câble UTP de 50 cm inclus.
Numéros de pompe dans le menu du contrôleur :
- C30 uniquement : C30 uniquement : pompes 1, 2 et 3
- C30 + C10 : pompes 1 à 4
- C30 + C20 : pompes 1 à 5
Maximum : 5 pompes EC + 1 pompe pH par contrôleur.
Fonctionnement manuel
Chaque pompe dispose d'un bouton d'amorçage manuel, idéal pour remplir ou vider la tubulure lors de l'installation ou de la maintenance.
Contenu de la boîte
- 1× Unité de dosage C30 (3 pompes)
- 3× tuyaux (3 mètres chacun)
- 1× câble UTP (150 cm) pour la connexion au contrôleur
- 1× câble UTP (50 cm) pour l'extension
- 1× Adaptateur électrique international
Voir le diagramme ci-dessous pour les options d'installation et de connexion.
Specificaties
C30 pump unit 3x pompe péristaltique pour le dosage des nutriments
|
Débit individuel |
90 ml par 60 secondes ( en fonction de la température et de la viscosité du liquide ) |
| Température de fonctionnement | 5°C - 50°C (41°F - 122°F) |
| Niveau sonore | <60 DB |
| Alimentation électrique | AC85~260V, 50~60Hz, avec fiches standard UK/EU/ AU/US |
| Puissance | 6 W |
| Tension nominale | 12V |
| Durée de vie du tube péristaltique | 1000 heures |
| Durée de vie du moteur | 800 heures |
| Dimensions de l'appareil | 197 x 159 x 100 mm |
| Poids | 706 grammes |
Couvert
- Cet appareil est garanti contre les défauts de matériaux et de fabrication pendant une période d'un an. L'électrode est garantie pendant six mois.
- La garantie prend effet à partir de la date d'achat par le consommateur. Cette règle de garantie ne s'applique pas aux distributeurs, veuillez contacter votre agent commercial pour plus de détails sur la garantie appliquée aux distributeurs.
- Fournir une preuve d'achat (ticket de caisse) lors de la demande de garantie.
- Pour obtenir un service de garantie, contactez votre point de vente.
- Pendant la période de garantie, le produit sera réparé ou remplacé, si le défaut est dû à l'état des matériaux et de la fabrication.
- Après la réparation de votre produit, la garantie ne sera pas prolongée.
-
Si le même produit n'est plus disponible, nous remplacerons votre produit par un produit similaire.
Non couvert
- Pour chaque produit, nous disposons d'une vidéo de garantie de dépannage. Dans cette vidéo, nous fournissons plus de détails sur ce qui n'est pas couvert par la garantie pour l'article acheté.
- Le produit est manifestement usagé et plein de saletés et de dommages.
- Verrerie cassée et dégâts des eaux hors garantie.
- Dommages et défauts dus à une utilisation incorrecte du produit et à un manque d'entretien.
- Dommages causés par les intempéries
- Dommages dus à l'utilisation de pièces d'autres marques que Aqua Master Tools
- Dommages causés par des réparations effectuées par d'autres que les revendeurs agréés d'Aqua Master Tools.
Personnalisable grâce à des pompes modulaires
Le contrôleur C800 Pro est entièrement modulaire et peut être configuré pour répondre aux besoins spécifiques de l'utilisateur.
Raccordement de la pompe doseuse de pH
Le graphique ci-dessous montre comment connecter la pompe doseuse de pH (C10) à lasortie UTP gauche du contrôleur.
Remarque: cette sortie est dédiée à la régulation du pH et permet le dosage automatique d'une solution abaissant ou augmentant le pH. Elle permet le dosage automatique d'une solution abaissant ou augmentant le pH. Le menu du régulateur permet de choisir si la pompe dose le pH à la hausse ou à la baisse. Si nécessaire, le régulateur peut également être utilisé uniquement pour la régulation du pH.
Raccordement d'une seule pompe doseuse d'éléments nutritifs
Le graphique illustre comment connecter une seule pompe doseuse C10 à la sortie UTP droite du contrôleur.
Cette configuration permet de doser un seul type de nutriment. Le contrôleur peut être utilisé comme contrôleur de nutriments autonome ou en combinaison avec le contrôle du pH.
Connexion de deux pompes doseuses d'éléments nutritifs
Le graphique montre comment la pompe de dosage double (C20 ) se connecte à la sortie UTP droite du contrôleur.
Cette configuration permet de doser deux nutriments différents. Le contrôleur peut gérer les niveaux d'EC indépendamment ou conjointement avec le contrôle du pH.
Connexion de trois pompes doseuses d'éléments nutritifs
Le graphique illustre comment connecter la pompe de dosage triple (C30 ) à la sortie UTP droite du contrôleur.
Cette configuration permet de doser trois nutriments différents. Le contrôleur peut être utilisé pour le dosage des nutriments uniquement ou combiné avec le contrôle du pH pour une automatisation complète.
Connexion de quatre pompes doseuses d'éléments nutritifs (C30 + C10)
Dans cette configuration, le graphique montre le C30 connecté à la sortie UTP de droite, avec le C10 ajouté comme extension.
Cela permet de doser quatre nutriments différents. Le contrôleur peut fonctionner comme un système nutritif autonome ou en combinaison avec la régulation du pH pour une gestion entièrement automatisée des nutriments et du pH.
Raccordement de cinq pompes doseuses d'éléments nutritifs (C30 + C20)
Le graphique ci-dessous montre le C30 connecté à la sortie UTP de droite, avec le C20 ajouté comme extension.
Cette configuration permet de doser cinq nutriments différents. Le contrôleur peut fonctionner indépendamment pour le contrôle des nutriments ou en combinaison avec le contrôleur de pH pour une régulation entièrement automatisée de l'EC et du pH.
