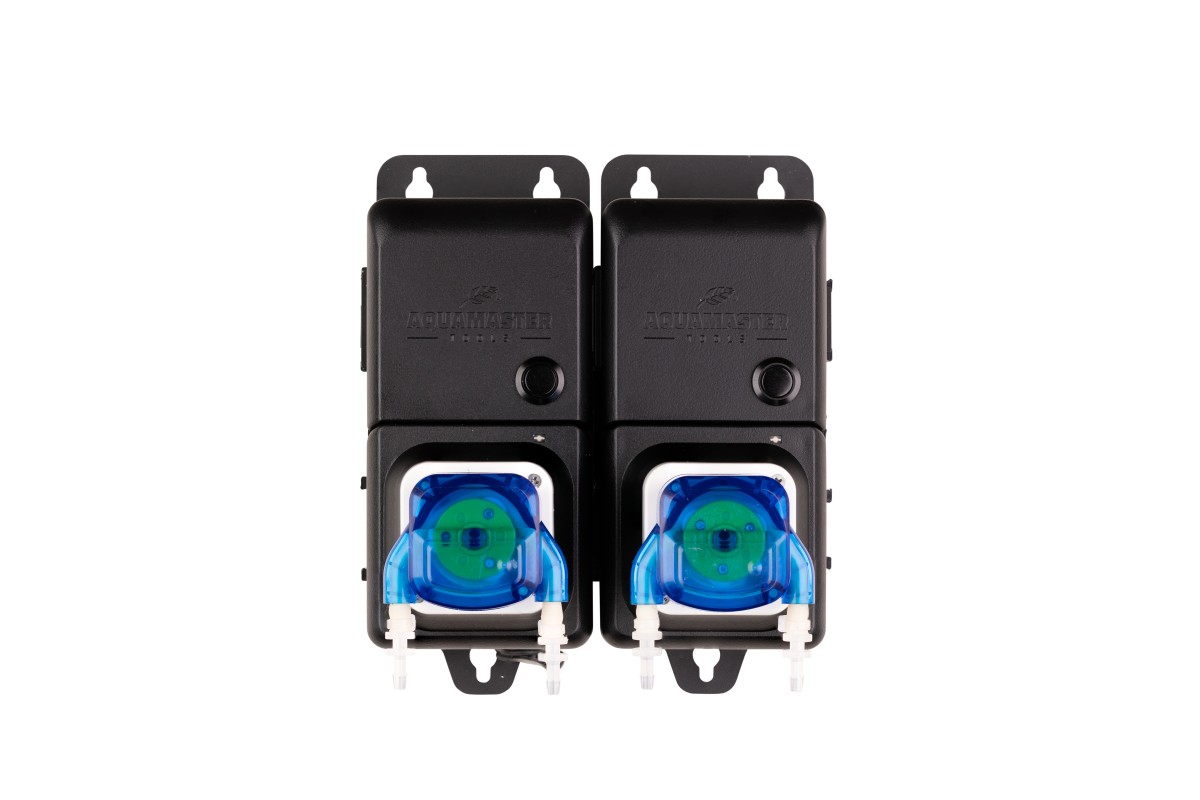

Unité de pompage C20 2x pompe péristaltique pour le dosage des nutriments
Le C20 est une unité de dosage compacte avec deux pompes péristaltiques indépendantes, spécialement conçue pour le dosage précis des nutriments. Le C20 convient uniquement au dosage des nutriments (EC) et n'est pas destiné à l'ajustement du pH. Chaque pompe délivre un taux de dosage standard de 1,5 ml par seconde, garantissant une distribution rapide et fiable des nutriments.
Connexion et cas d'utilisation
Le C20 offre des options d'utilisation flexibles :
-
Pour les systèmes à deux nutriments
Connectez le C20 directement au contrôleur via le port UTP droit.
Dans cette configuration, les pompes apparaîtront comme Pompe 1 et Pompe 2 dans le menu du contrôleur. -
Comme extension d'un C30
Connectez le C20 en tant qu'extension du C30.
Dans ce cas, les pompes du C20 seront automatiquement reconnues comme Pompe 4 et Pompe 5 dans le menu du contrôleur.
Le C20 est équipé d'une entrée UTP sur la face inférieure pour la connexion au contrôleur ou à un C30. Contrairement au C30, le C20 n'a pas de sortie UTP et ne peut donc pas être étendu avec des pompes supplémentaires.
La connexion mécanique à d'autres modules, tels que le C30 ou le C10, est possible via le rail latéral intégré. Chaque pompe est également équipée d'un bouton d'amorçage manuel, qui permet d'activer les pompes individuellement - ce qui est idéal pour amorcer ou vider la tubulure pendant l'installation ou la maintenance.
Note : Un maximum de 5 pompes EC (pour les nutriments) et 1 pompe pH peuvent être connectées à un seul contrôleur, soit un total de 6 pompes par système.
Contenu de la boîte
- 1× unité de dosage C20 avec 2 pompes péristaltiques
- 2× tuyaux (3 mètres chacun)
- 1× câble UTP (150 cm) pour la connexion au contrôleur ou à un C30
- 1× Adaptateur électrique international (compatible avec différents types de prises)
Le diagramme ci-dessous illustre la manière dont les pompes peuvent être utilisées et les options de connexion disponibles.
Specificaties
C20 pump unit 2x pompe péristaltique pour le dosage des nutriments
|
Débit individuel |
90 ml par 60 secondes ( en fonction de la température et de la viscosité du liquide ) |
| Température de fonctionnement | 5°C - 50°C (41°F - 122°F) |
| Niveau sonore | <60 DB |
| Alimentation électrique | AC85~260V, 50~60Hz, avec fiches standard UK/EU/ AU/US |
| Puissance | 6 W |
| Tension nominale | 12V |
| Durée de vie du tube péristaltique | 1000 heures |
| Durée de vie du moteur | 800 heures |
| Dimensions de l'appareil | 129 x 159 x 100 mm |
| Poids | 472 grammes |
Couvert
- Cet appareil est garanti contre les défauts de matériaux et de fabrication pendant une période d'un an. L'électrode est garantie pendant six mois.
- La garantie prend effet à partir de la date d'achat par le consommateur. Cette règle de garantie ne s'applique pas aux distributeurs, veuillez contacter votre agent commercial pour plus de détails sur la garantie appliquée aux distributeurs.
- Fournir une preuve d'achat (ticket de caisse) lors de la demande de garantie.
- Pour obtenir un service de garantie, contactez votre point de vente.
- Pendant la période de garantie, le produit sera réparé ou remplacé, si le défaut est dû à l'état des matériaux et de la fabrication.
- Après la réparation de votre produit, la garantie ne sera pas prolongée.
-
Si le même produit n'est plus disponible, nous remplacerons votre produit par un produit similaire.
Non couvert
- Pour chaque produit, nous disposons d'une vidéo de garantie de dépannage. Dans cette vidéo, nous fournissons plus de détails sur ce qui n'est pas couvert par la garantie pour l'article acheté.
- Le produit est manifestement usagé et plein de saletés et de dommages.
- Verrerie cassée et dégâts des eaux hors garantie.
- Dommages et défauts dus à une utilisation incorrecte du produit et à un manque d'entretien.
- Dommages causés par les intempéries
- Dommages dus à l'utilisation de pièces d'autres marques que Aqua Master Tools
- Dommages causés par des réparations effectuées par d'autres que les revendeurs agréés d'Aqua Master Tools.
Personnalisable grâce à des pompes modulaires
Le contrôleur C800 Pro est entièrement modulaire et peut être configuré pour répondre aux besoins spécifiques de l'utilisateur.
Raccordement de la pompe doseuse de pH
Le graphique ci-dessous montre comment connecter la pompe doseuse de pH (C10) à lasortie UTP gauche du contrôleur.
Remarque: cette sortie est dédiée à la régulation du pH et permet le dosage automatique d'une solution abaissant ou augmentant le pH. Elle permet le dosage automatique d'une solution abaissant ou augmentant le pH. Le menu du régulateur permet de choisir si la pompe dose le pH à la hausse ou à la baisse. Si nécessaire, le régulateur peut également être utilisé uniquement pour la régulation du pH.
Raccordement d'une seule pompe doseuse d'éléments nutritifs
Le graphique illustre comment connecter une seule pompe doseuse C10 à la sortie UTP droite du contrôleur.
Cette configuration permet de doser un seul type de nutriment. Le contrôleur peut être utilisé comme contrôleur de nutriments autonome ou en combinaison avec le contrôle du pH.
Connexion de deux pompes doseuses d'éléments nutritifs
Le graphique montre comment la pompe de dosage double (C20 ) se connecte à la sortie UTP droite du contrôleur.
Cette configuration permet de doser deux nutriments différents. Le contrôleur peut gérer les niveaux d'EC indépendamment ou conjointement avec le contrôle du pH.
Connexion de trois pompes doseuses d'éléments nutritifs
Le graphique illustre comment connecter la pompe de dosage triple (C30 ) à la sortie UTP droite du contrôleur.
Cette configuration permet de doser trois nutriments différents. Le contrôleur peut être utilisé pour le dosage des nutriments uniquement ou combiné avec le contrôle du pH pour une automatisation complète.
Connexion de quatre pompes doseuses d'éléments nutritifs (C30 + C10)
Dans cette configuration, le graphique montre le C30 connecté à la sortie UTP de droite, avec le C10 ajouté comme extension.
Cela permet de doser quatre nutriments différents. Le contrôleur peut fonctionner comme un système nutritif autonome ou en combinaison avec la régulation du pH pour une gestion entièrement automatisée des nutriments et du pH.
Raccordement de cinq pompes doseuses d'éléments nutritifs (C30 + C20)
Le graphique ci-dessous montre le C30 connecté à la sortie UTP de droite, avec le C20 ajouté comme extension.
Cette configuration permet de doser cinq nutriments différents. Le contrôleur peut fonctionner indépendamment pour le contrôle des nutriments ou en combinaison avec le contrôleur de pH pour une régulation entièrement automatisée de l'EC et du pH.
