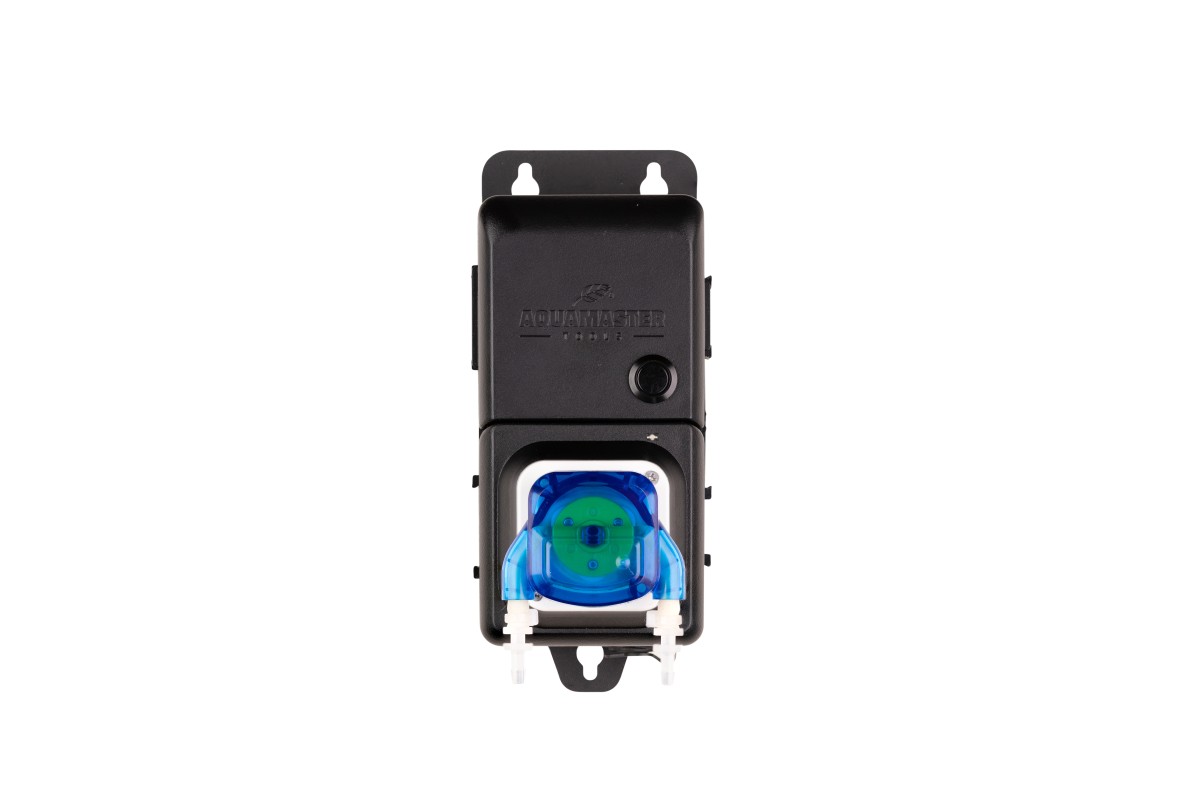

Unidad de bombeo C10 1x bomba peristáltica para dosificación de pH o nutrientes
La C10 es una bomba dosificadora compacta con un canal peristáltico, diseñada para la dosificación precisa de un único nutriente (EC) o para el ajuste del pH. La velocidad de dosificación estándar es de 1,5 ml por segundo.
Conexión y casos de uso
La C10 puede utilizarse en diferentes configuraciones, dependiendo de la aplicación:
-
Como bomba dosificadora de pH (para pH menos o pH más):
Conectar directamente al puerto UTP izquierdo del controlador.
La función (pH minus o pH plus) puede seleccionarse en el menú del regulador.
Reconocida como bomba de pH. -
Como bomba dosificadora de CE (para 1 línea de nutrientes):
Conectar directamente al puerto UTP derecho del controlador.
Reconocida como Bomba 1. -
Como extensión de un C30 (para 4 nutrientes en total):
Conectar a la salida UTP derecha del C30.
Reconocida como Bomba 4.
La conexión mecánica a otras unidades es posible a través de la guía de deslizamiento lateral. El puerto UTP se encuentra en la parte inferior de la unidad.
Se puede conectar un máximo de 5 bombas de CE y 1 bomba de pH por controlador.
Funcionamiento manual
La bomba incluye un botón de cebado manual, ideal para llenar o vaciar la tubería durante la instalación o el mantenimiento.
Contenido de la caja
- 1× Unidad de dosificación C10 (1 bomba)
- 1× Tubo (3 metros)
- 1× Cable UTP (150 cm)
- 1× Adaptador de corriente internacional
Consulte el diagrama siguiente para conocer las opciones de configuración y conexión.
Specificaties
Unidad de bombeo C10 1x bomba peristáltica para pH o dosificación de nutrientes
|
Caudal individual |
90 ml por 60 segundos ( dependiendo de la temperatura y viscosidad del líquido ) |
| Temperatura de operación | 5°C - 50°C (41°F - 122°F) |
| Nivel de ruido | <60 DB |
| Suministro eléctrico | AC85~260V, 50~60Hz, con enchufes estándar UK/EU/ AU/US |
| Potencia | 6 W |
| Tensión nominal | 12V |
| Vida útil del tubo peristáltico | 1000 horas |
| Vida útil del motor | 800 horas |
| Dimensiones | 63 x 159 x 100 mm |
| Peso | 236 gramos |
Cobierto
- Este dispositivo tiene garantía contra defectos de materiales y mano de obra durante un año. El electrodo tiene una garantía de seis meses.
- La garantía será efectiva a partir de la fecha de compra por parte del consumidor. Esta cláusula de garantía no es aplicable a los distribuidores, ponte en contacto con tu representante de ventas para obtener más detalles sobre la garantía aplicada a los distribuidores.
- Presenta una prueba de compra (mediante recibo) al solicitar la garantía.
- Para solicitar el servicio de garantía, ponte en contacto con tu punto de compra.
- Durante el periodo de garantía, el producto será reparado o sustituido, siempre que el defecto se deba al estado de los materiales y la mano de obra en el momento de la compra.
- Tras la reparación de tu producto, la garantía no se prolongará.
- Si el mismo producto ya no está disponible, lo sustituiremos por un producto similar.
No cubierto
- Para cada producto tenemos disponible un video de resolución de problemas sobre la garantía. En este video ofrecemos más detalles sobre lo que no cubre la garantía del producto que has comprado.
- El producto está evidentemente usado y lleno de suciedad y desperfectos.
- Cristalería rota y daños por agua fuera de garantía.
- Daños y averías por uso incorrecto del producto y falta de mantenimiento.
- Daños debidos a las condiciones meteorológicas.
- Daños por el uso de piezas de otras marcas que no sean Aqua Master Tools.
- Daños causados por reparaciones realizadas por distribuidores no autorizados por Aqua Master Tools.
Personalizable con bombas modulares
El controlador C800 Pro es totalmente modular y puede configurarse para satisfacer las necesidades específicas del usuario.
Conexión de la bomba dosificadora de pH
El siguiente gráfico muestra cómo conectar la bomba dosificadora de pH (C10) a lasalida UTP izquierda del controlador.
Nota: Esta salida está dedicada al control del pH. Permite la dosificación automática de una solución para bajar o subir el pH. El menú del regulador permite seleccionar si la bomba dosifica para subir o bajar el pH. En caso necesario, el regulador también puede utilizarse únicamente para regular el pH.
Conexión de una sola bomba dosificadora de nutrientes
El gráfico ilustra cómo conectar una sola bomba dosificadora C10 a la salida UTP derecha del controlador.
Esta configuración permite la dosificación de un tipo de nutriente. El controlador puede utilizarse como controlador de nutrientes independiente o en combinación con el control del pH.
Conexión de dos bombas dosificadoras de nutrientes
El gráfico muestra cómo la unidad de bomba de dosificación doble (C20) se conecta a la salida UTP derecha del controlador.
Esta configuración permite dosificar dos nutrientes diferentes. El controlador puede gestionar los niveles de CE de forma independiente o junto con el control del pH.
Conexión de tres bombas dosificadoras de nutrientes
El gráfico ilustra cómo conectar la unidad de bomba de dosificación triple (C30) a la salida UTP derecha del controlador.
Esta configuración permite dosificar tres nutrientes diferentes. El controlador puede utilizarse para la dosificación de nutrientes solamente o combinarse con el control del pH para una automatización completa.
Conexión de cuatro bombas dosificadoras de nutrientes (C30 + C10)
En esta configuración, el gráfico muestra el C30 conectado a la salida UTP derecha, con el C10 añadido como extensión.
Esto permite dosificar cuatro nutrientes diferentes. El controlador puede funcionar como un sistema de nutrientes independiente o en combinación con la regulación del pH para una gestión de nutrientes y pH totalmente automatizada.
Conexión de cinco bombas dosificadoras de nutrientes (C30 + C20)
El gráfico siguiente muestra el C30 conectado a la salida UTP derecha, con el C20 añadido como extensión.
Esta configuración permite la dosificación de cinco nutrientes diferentes. El controlador puede funcionar de forma independiente para el control de nutrientes o en combinación con el controlador de pH para una regulación totalmente automatizada de la CE y el pH.
